САУ-М7Е Сигнализатор уровня ОВЕН
САУ-М7Е Сигнализатор уровня жидких и сыпучих сред с дистанционным управлением ОВЕН обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Управляет заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.
Основные характеристики САУ-М7Е :
- Контроль уровня жидких или сыпучих материалов по трём датчикам;
- Подключение датчиков уровня широкого спектра;
- Работа в режиме заполнения или опорожнения резервуара;
- Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т.п.);
- Сигнализация об аварийном перезаполнении или осушении резервуара;
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязнённой водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).
Контроль уровня осуществляется при помощи трёх датчиков, которые устанавливаются пользователем в резервуарах на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.
САУ-М7Е может работать со следующими типами датчиков:
- кондуктометрические датчики (контролирующие степень электропроводности среды);
- активные датчики (ёмкостные, индуктивные, оптические и т. п.) с выходными ключами n-p-n-типа, например бесконтактные ёмкостные включатели типа ВБ применяются для работы с диэлектрическими и сыпучими материалами;
- механические контактные устройства (применяются в устройствах поплавкового типа, напр. датчиках ОВЕН-ПДУ)
Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Технические характеристики САУ-М7Е :
Номинальное напряжение питания прибора 220В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения -15...+10%
Количество каналов контроля уровня 3
Типы датчиков кондуктометрические;
- активные с выходными ключами n-p-n-типа; - механические контактные устройства;
Источник питания активных датчиков напряжение источника питания 12+-1,2В
Максимальный ток нагрузки 50мА
Количество встроенных выходных реле 2
Макс. допустимый ток, коммутируемый контактами встроенного реле 8 А
Сопротивление жидкости, вызывающее срабатывание канала контроля до 500 кОм
Габаритные размеры и степень защиты корпуса: настенный Н -130х105х65 мм, IP44; щитовой Щ1-96х96х70 мм, IP54 со стороны передней панели

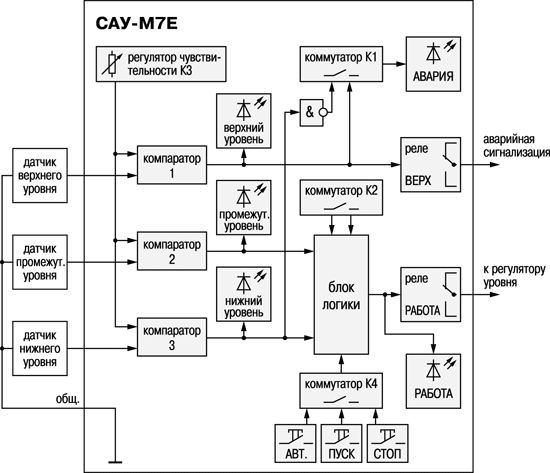

Функциональная схема прибора САУ-М7Е

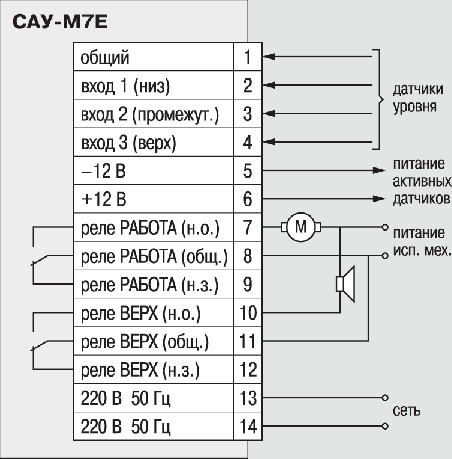

Схема подключения САУ-М7Е
Схема подключения датчиков уровня
 |
 |

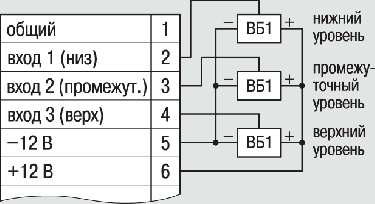

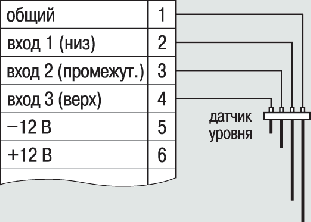

| Схема подключения кондуктометрических датчиков уровня | Схема подключения емкостных переключателей |
